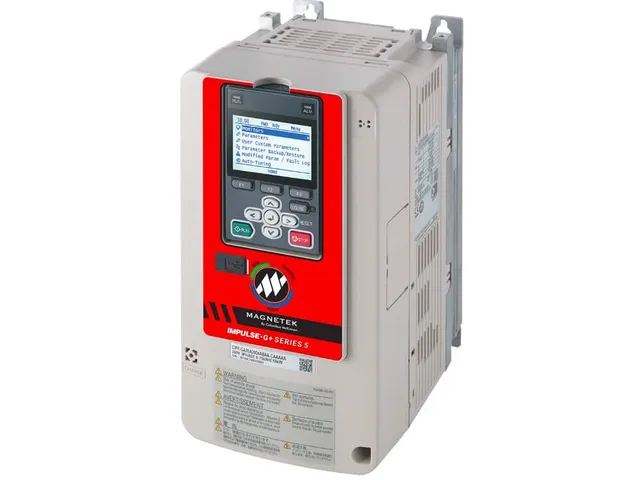

Variador de frecuencia
Impulse G+ Series 5
La generación más reciente de variadores para grúas de Magnetek: control de balanceo de carga (sway control) de fábrica, Safe Torque Off SIL3 y menor huella de instalación.
El Impulse G+ Series 5 es la generación más reciente de variadores de frecuencia para grúas de Magnetek, construida sobre la misma filosofía de software especializado para manejo de materiales, pero con mejoras importantes en seguridad, huella física y facilidad de mantenimiento.
La novedad más relevante es que el control de balanceo de carga (sway control) —que antes era un software opcional— ahora viene incluido de fábrica en todos los variadores Series 5, listo para activarse con un solo parámetro. A esto se suma Safe Torque Off con calificación SIL3, comisionamiento a baja tensión mediante puerto USB integrado, y una reducción de hasta 45% en la huella de instalación en modelos de mayor potencia, donde además ya no se requiere una unidad de frenado dinámico independiente.
Al igual que en la Serie 4, el G+ Series 5 está pensado para hoists con freno mecánico de carga y para motores de traslación. Si tu hoist no tiene freno mecánico de carga y necesitas control vectorial de flujo en lazo cerrado, revisa la línea Impulse VG+ Series 5.
Características
- Control de balanceo de carga (sway control) incluido de fábrica en todos los variadores, sin costo adicional
- Safe Torque Off con calificación SIL3: circuito de seguridad redundante que elimina la necesidad de desconectores externos
- Load Check: detección continua de sobrecarga del gancho sin necesidad de celdas de carga en la mayoría de los casos
- Prueba de par de freno (Brake Torque Test) con el simple hecho de presionar un botón
- Anti-Shock, detección de eje roto, cable flojo y pérdida de fase integradas de serie
- Puerto USB integrado: configuración de parámetros a baja tensión (24 VDC), sin equipo de protección personal
- Sello de fecha y hora en el historial de fallas para diagnóstico más rápido
- Hasta 45% menor huella que la generación anterior; en modelos de hasta 100 HP ya no se requiere unidad de frenado dinámico independiente
- Tarjeta de terminales sin memoria interna: reemplazos tipo plug-and-play, más rápidos
- Compatible con las tarjetas opcionales de la Serie 4 (EtherNet/IP, Modbus TCP/IP, PROFIBUS-DP, PROFINET)
- Respaldado por 3 años de garantía Magnetek
Especificaciones
Potencia
- 200-240 VAC
- 0.75 a 150 HP
- 380-480 VAC
- 0.75 a 500 HP
Clase de servicio
- CMAA
- Clase A a F
- AIST TR6
- Clase 1 a 4
- ASME HST-4
- H1 a H5
Rango de velocidad
- Modo V/f
- 40:1
- Vectorial de lazo abierto
- 200:1
Aplicación recomendada
- Uso principal
- Hoists con freno mecánico de carga (worm gear) y traslación
Documentos descargables
Manuales, brochures y diagramas de cableado en PDF. ¿Buscas otro documento? Contáctanos y lo conseguimos para ti.
Preguntas frecuentes
¿Qué novedad importante trae la Serie 5 frente a la Serie 4?
La más notable es que el control de balanceo de carga (sway control) ahora viene incluido de fábrica en todos los variadores, sin necesidad de software adicional. También suma Safe Torque Off con calificación SIL3, puerto USB para configuración a baja tensión y hasta 45% menor huella física.
¿Puedo reutilizar las tarjetas opcionales que tengo en un variador Serie 4?
Sí. Todas las tarjetas opcionales de la Serie 4 (EtherNet/IP, Modbus TCP/IP, PROFIBUS-DP, PROFINET y demás) son compatibles con los variadores Serie 5.
¿Necesito volver a hacer el proceso de intercambio de tarjeta de terminales al reemplazarla?
No. Las tarjetas de terminales de la Serie 5 ya no tienen memoria interna, por lo que los reemplazos son tipo plug-and-play y mucho más rápidos que en generaciones anteriores.
¿El sway control viene activado por defecto?
No, el control de balanceo de carga viene incluido en el variador pero desactivado por defecto; se activa mediante un parámetro de programación, ya sea de forma permanente o mediante una entrada digital.
¿Los variadores Series 5 cuentan con certificaciones CE y CSA?
Sí, cuentan con las mismas certificaciones CE y CSA que la Serie 4.
