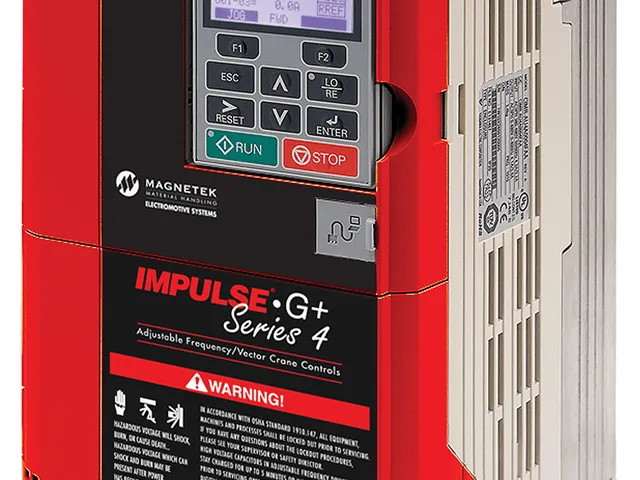

Variador de frecuencia
Impulse G+ Series 4
Variador de frecuencia para grúas con freno mecánico de carga (worm gear) y traslación, de 0.75 hasta 900 HP, con funciones de seguridad y diagnóstico de nivel industrial.
El Impulse G+ Series 4 es el variador de frecuencia de propósito general dentro de la familia IMPULSE de Magnetek, diseñado para hoists con freno mecánico de carga (worm gear) y para motores de traslación de puente y trolley. Cubre un rango de potencia excepcionalmente amplio —de 0.75 HP hasta 900 HP— por lo que la misma plataforma de control puede especificarse tanto para un polipasto pequeño como para una grúa de proceso de gran capacidad.
Incorpora de fábrica funciones de seguridad de nivel industrial: Load Check II para detección de sobrecarga, Safe Torque Off con arquitectura de seguridad categoría 3, detección de cable flojo, pérdida de fase y protección contra falla a tierra. Para diagnóstico y mantenimiento, cuenta con comunicación RS-485 integrada y compatibilidad con tarjetas EtherNet/IP, Modbus TCP/IP, PROFIBUS-DP y PROFINET, además del software Impulse·Link para gestionar hasta 31 variadores desde una sola PC.
Si tu aplicación requiere control vectorial de flujo en lazo cerrado para hoists sin freno mecánico de carga, revisa la línea Impulse VG+ Series 4.
Características
- Software específico para grúas y polipastos, con funciones de seguridad integradas en cada variador
- Load Check II: detección continua de sobrecarga del gancho con auto-configuración en segundos
- Safe Torque Off: circuito de seguridad redundante en categoría 3, según ISO/EN 13849-1 e IEC/EN 62061
- Quick-Setup y X-Press Programming: configuración inicial de parámetros comunes en segundos
- Reverse Plug Simulation: cambios de dirección suaves sin usar el freno
- Swift-Lift / Ultra-Lift: sobrevelocidad segura con cargas ligeras o gancho vacío
- Detección de cable flojo (slack cable), pérdida de fase y protección contra falla a tierra y corto circuito
- Protección multinivel por contraseña contra modificaciones no autorizadas de parámetros
- Comunicación RS-485 (Modbus RTU) integrada; tarjetas opcionales EtherNet/IP, Modbus TCP/IP, PROFIBUS-DP y PROFINET
- Software Impulse·Link para diagnóstico, monitoreo y programación de hasta 31 variadores
- Módulos de potencia con hasta 4 veces más ciclos térmicos que generaciones anteriores
- Respaldado por 3 años de garantía Magnetek
Especificaciones
Potencia
- 200-240 VAC
- 0.75 a 150 HP
- 380-480 VAC
- 0.75 a 900 HP
- 500-600 VAC
- 1 a 200 HP
Clase de servicio
- CMAA
- Clase A a F
- AISE TR6
- Clase 1 a 4
- ASME HST-4M
- H1 a H5
Rango de velocidad
- Modo V/F
- 40:1 (15 patrones preestablecidos)
- Vectorial de lazo abierto
- 200:1
Aplicación recomendada
- Uso principal
- Hoists con freno mecánico de carga (worm gear) y traslación
Documentos descargables
Manuales, brochures y diagramas de cableado en PDF. ¿Buscas otro documento? Contáctanos y lo conseguimos para ti.
Preguntas frecuentes
¿Cuál es la diferencia entre el Impulse G+ y el Impulse VG+ Series 4?
El G+ está diseñado para hoists con freno mecánico de carga (worm gear) y traslación. El VG+ agrega control vectorial de flujo en lazo cerrado (requiere encoder) y funciones exclusivas como Load Float, medición de altura de gancho y detección de eje roto, pensadas para hoists sin freno mecánico de carga.
¿Qué potencias cubre el Impulse G+ Series 4?
Cubre un rango muy amplio: desde 0.75 HP hasta 900 HP, en alimentaciones de 200-240 VAC, 380-480 VAC y 500-600 VAC, lo que permite usar la misma familia de variador en prácticamente cualquier grúa o polipasto industrial.
¿Se puede integrar con sistemas de automatización o PLC?
Sí. Además de la comunicación RS-485 Modbus RTU integrada, están disponibles tarjetas opcionales de EtherNet/IP, Modbus TCP/IP, PROFIBUS-DP y PROFINET para integrarse con sistemas de automatización existentes.
¿Qué garantía y soporte incluye?
Los variadores Impulse G+ Series 4 están respaldados por 3 años de garantía de Magnetek, con soporte de técnicos de servicio disponibles 24/7 y programas de capacitación en sitio.
